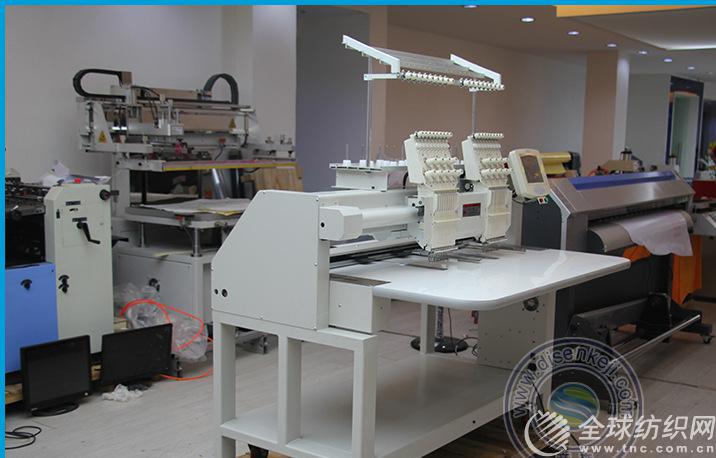

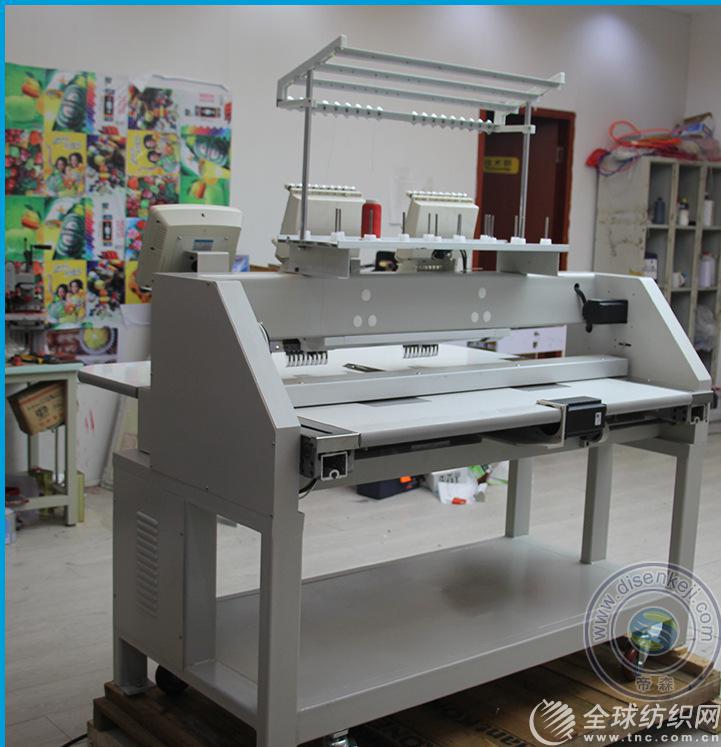

針數 :6/9/12/15  頭數 :2

刺繡面積:400 x 450 mm

主要特征：

● 適用于平繡，帽繡和成衣繡

● 自動剪線功能

● *大運行速度可達850spm

● 繡框轉動幅度可達270度

● 彩色lcd顯示屏可實時顯示針腳運行過程

● 內置3.5’’可讀磁盤

● usb接口

● 自動換色功能

● 斷線檢測功能

● 預覽圖案蹤跡能力

● 存儲記憶能力可達1,000,000針次

● 緊急停止（機）運行功能

● 400w功率的伺服電機

● 電源要求：通用于110v/60hz or 220v/50hz的供電系統

全彩色控制面板：

1.彩色lcd顯示屏可實時顯示針腳運行過程

2.啟動，停止和緊急停止功能

3.功能鍵包括：菜單，加速鍵，減速鍵（同時還有回到上頁碼和下頁碼鍵）軟磁盤插入鍵，參數設置鍵，清除鍵，esc鍵，回車鍵等。

4.有供選針數的數字鍵

5.繡框移動鍵

6.手動剪線

7.手動換色

8.繡花狀態選擇鍵

9.繡花方式選擇鍵

10.原點回針到停車位（100度）

繡花機機械和電器原理：
先用刺繡cad軟件制版，生成樣版后，將載有刺繡程序及花樣的盤片先后分別放入電腦磁盤驅動器中，在程序控制下，電腦將花樣坐標值換成與繃框x、y方向位移量量相當之電信號，送到x、y、z單片機系統進行電機 升降速處理后，輸出三相六拍號，線電機的功放箱進行功率放大，紅色支x、y步進電機，帶 動繃框完成x、y間的進給運動；同時驅動z步進電機，帶動機針作上下運動，從而使刺繡連 續地進行下去。

z步進電機通過同步齒形帶等驅動機頭傳動機構旋轉，機頭的特定機構使引線機構和機針帶頭著面線作出、下運動，穿刺面料；鉤線機構中的旋梭旋轉，使面線繞過藏有底線梭殼；挑線機構運動，輸送面線，收緊線跡，準備下一個線跡的面線線段。x、y步進電機通過同步齒形帶等機構帶動綢框和面料作平面運動。將面料上每個待繡線跡點送往機針刺繡，機針上下運動的速度與繃框移動的方向、移動量以及移動速度的協調配合運動，使面線和底線絞合，在面料上作出雙線鎖式線跡。當刺繡連續地進行下去，完成花樣的電腦刺繡。
