lsgv236t智能型高速分條整經機技術說明

1、 有效幅寬：3000mm

2、 織軸盤片直徑：ф1000mm

3、 整經速度：0——600m/min

4、 倒軸速度：0——150 m/min

5、 倒軸實現張力精度：≤2℅

6、 制動距離：≤2（500m/min）

7、 大滾筒直徑：1000 mm

8、 大滾筒錐度：1∶9

9、 錐體長度：2150 mm

10、             導條走絲速度：0.001——9.999 mm/r無級

11、             條定位精度：≤0.01 mm

12、             導條隨動精度：0.02℅

13、             條寬范圍：0——600mm

14、             lsgv236t智能型高速分條整經機電器控制全套引進西門子技術，配套西門子plc，采用日本安川交流伺服系統和api步進電動機、臺灣威倫觸摸電腦工作站等高檔電器。

15、             根據各種紗線和織造工藝的要求將相應參數輸入電腦，自動實現經紗位移。爬坡位移精度高，經紗成型好。

16、             倒軸張力可任意調節，實現理想的織軸卷繞。

17、             大屏幕觸摸屏，顯示清、信息量大、操作方便并設有電、氣全方位故障診斷顯示和整經狀態顯示功能，使設備的調試、診斷、工藝參數的管理都具有智能化。

18、             整經起點定位，條定位可自動實現。

19、             制動采用可靠完善的氣動圓盤制動器，制動力矩大，靈敏可靠。

20、             整經臺可隨著紗面厚度的增加作自動經向后移，由獨立的步進電機控制，使定幅筘與成型紗面保持等距離。

21、             主機整體在地軌上由伺服電機控制移動，分絞筘架及筒子架等固定。經紗條帶在整經過程中始終中心呈直線狀態，使片紗的邊紗張力保持一致。

22、             整體倒軸裝置，能適應較大的倒軸張力，能適應自身*大幅寬以下的所有整經幅寬及所有形式織軸整經。

23、             1∶9固定錐體大滾筒采用薄壁鋼質制作，錐體長度2150 mm，與高精度伺服電機的整經操作臺配合，可滿足所有品種的整經工藝。鋼質大滾筒經高精度動平衡校驗。

24、             配有三點自動定位的氣動式分絞筘，分絞時間短，工作效率高。

25、             倒軸安全保護配有二套裝置、安全欄桿及遠紅外線光柵，確保操作者人生安全。

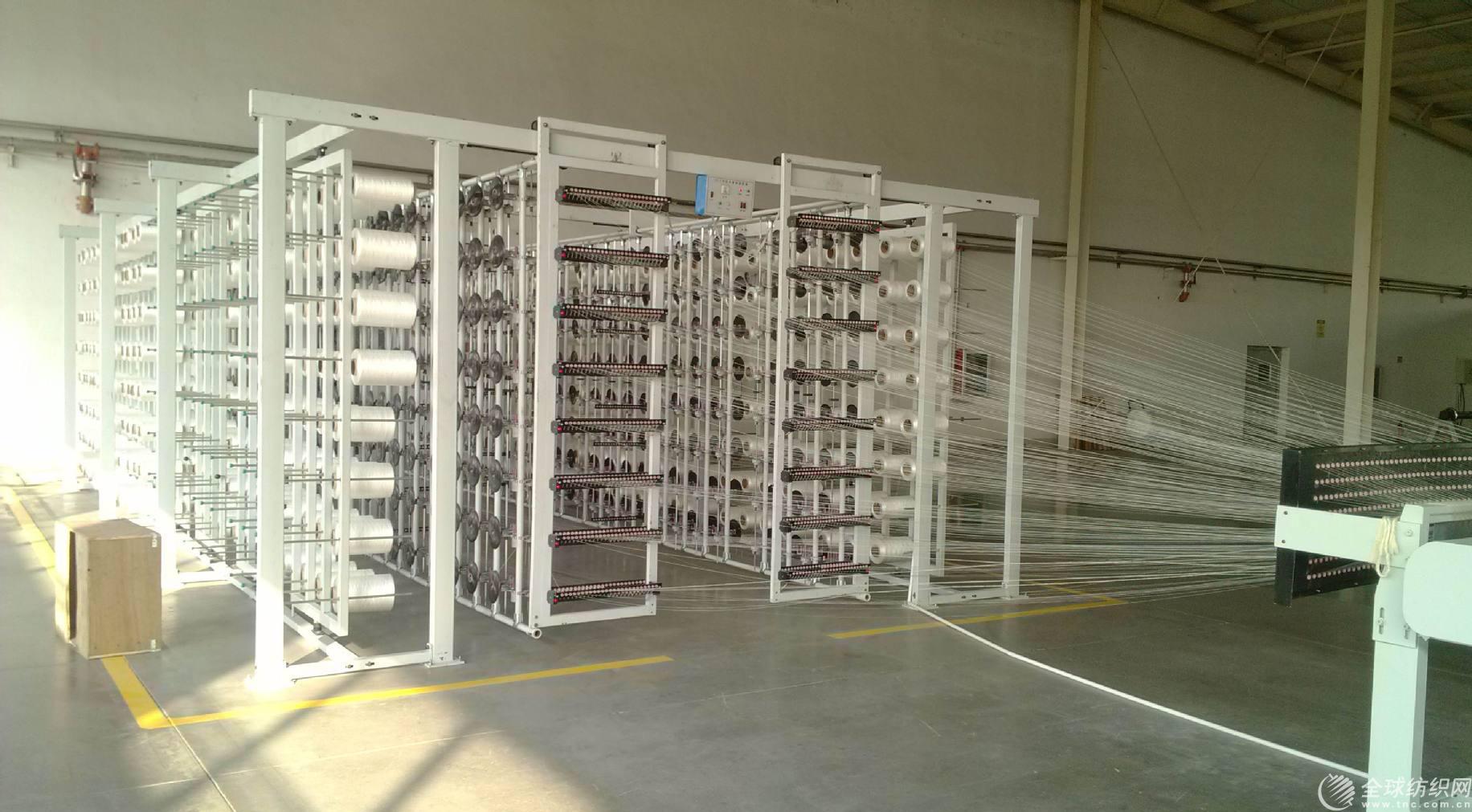

26、             配回轉式內引紗筒子架。

27、             配彈簧式兩立柱或磁懸浮張力器。

28、             配紅外線斷經自停裝置。
