rxh-4wk-4j外形尺寸

長:142mm  寬：53mm （不含開關）

高：50mm  開關：6mm

孔內徑：7.2mm  導紗孔間距：12.5mm

減震器：14mm   螺絲長度：19mm

兩個減震器中心間距：87mm

4孔斷紗檢測器使用說明

一：rxh-4kg-j2繼電器輸出接線方式:

紅色: +18 ~24vdc

黑色：-0v

白色與藍色為常閉輸出（串聯到原來設備的常閉停機開關上面即可）

二：rxh-4kg-n1集電極開路輸出接線方式:

紅色: +15 ~24vdc

藍色：-0v

黑色:集電極開路輸出（npn常開，電平電壓輸出）

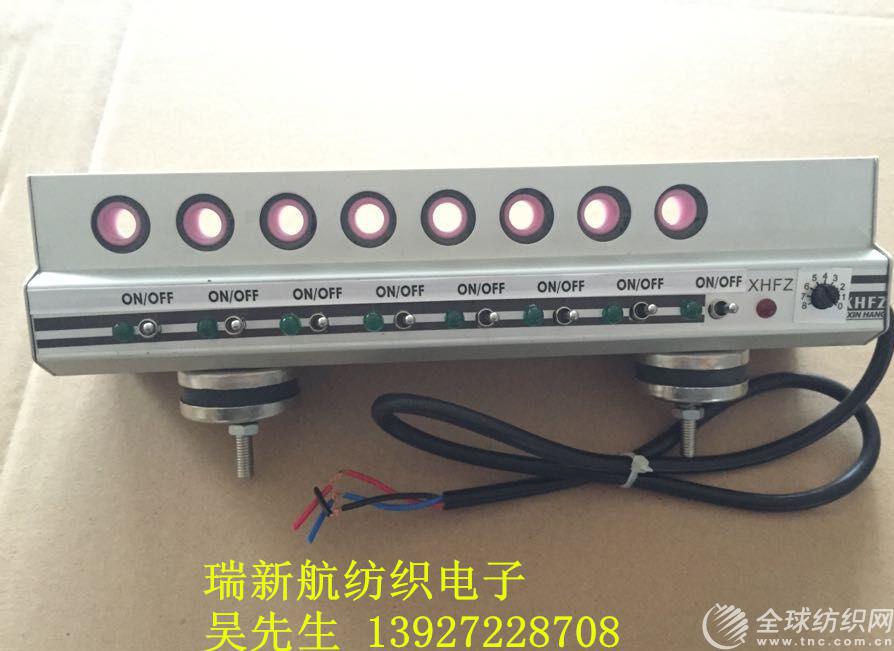

三：工作原理:

     4個孔可以獨立on/off(開/關），撥到off位置上方的那個孔就停止工作    （就不要穿紗線），撥到on位置的上方那些孔，就必修同時穿紗線運行。1個開關撥到on位置，就只能運行1條紗線，2個開關撥到on位置，就要同時運行2條紗線，3個開關撥到on位置，就要同時運行3條紗線，如果4個孔的開關都撥到on位置，那么就要同時運行4條紗線。請同時將紗線張力、速度均勻的在檢測器瓷眼中摩擦通過（盡量多增加一點張力，緊貼著瓷眼摩擦），當其中正在運行中的任何一條紗線斷了，就有下面其中一個信號輸出：

   1：繼電器就斷開（白色與藍色線斷開2秒，然后復位閉合)，此時紅色指示燈閃爍。

   2：集電極開路輸出，輸出一個高電平，此時紅色指示燈閃爍。

四：靈敏度調節:

請安裝在震動較小的地方。斷了線不停機往“0”方向微調,檢驗方式:在正常運轉狀態下,用兩個勾或者手指在檢測器左右兩邊（2厘米以外，不要碰觸到檢測器）將這一條線勾起來,讓這條線不要接觸、磨擦到檢測器的瓷眼,此時馬上就停機了,說明這條線工作正常,如果停機時間太慢,靈敏度就要往“0”方向微調,直到*價狀態。然后檢驗下一條線(*好每條線檢驗一遍)。反之沒有斷線無故停機往“8”方向微調。

咨詢電話：13927228708吳先生
