一、概述

本機是根據引進的同類產品改良設計而成，它具有能耗極低，僅為高濃水力碎漿機的1/5以下，對纖維的損傷極小，并可在無纖維流失的條件下完整除去塑料、織物、濕強物、膠粘帶等的功能，是各種高低濃水力碎漿機用于處理各種商業廢紙的**換代產品。

二、工作原理

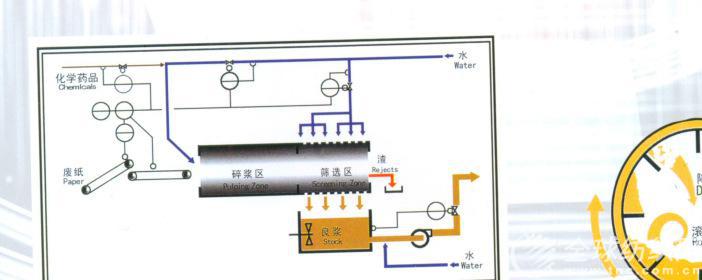

   廢紙通過皮帶輸送機連同水和化學藥品一同送入碎漿機的碎漿區，廢紙在這里被水和化學藥品浸濕到14%-18%的濃度，由于圓筒略帶傾斜，廢紙借重力作用緩慢地向前移動，而在圓筒內壁的隔板不斷地將廢紙兜起并在一定高度時將其摔落到筒底，其剪切力將廢紙纖維疏解而不使廢雜物破碎。在碎漿區的末端，有一擋環，可以保證漿料在碎漿區的停留時間。

廢紙在碎漿區經疏解后，進入圓筒表面加工有孔的篩選區，在此處，紙漿被稀釋到3%-4%的濃度，稀釋水從安裝在篩選區上面的噴水管加入，這樣可將堵塞在篩孔內的纖維反沖回圓筒內。紙漿從篩選區的篩孔流入儲漿池，廢雜物則繼續移動至圓筒另一端排出。

三、主要特點

   1、廢雜物雖會堵塞篩孔，但圓筒轉動時，會被洗滌水重新沖回碎漿機內。

2、紙漿通過篩孔的速度很慢(小于0.05m/s)，從而減少了將廢雜物沖洗通過篩孔進入漿池的可能性。

3、紙漿濃度逐步降低，使疏解過程延續至所有纖維束完成疏散為止。

4、無需耗能于不必要的攪拌、切斷纖維和雜質，能耗僅消耗于圓筒的旋轉上，故每噸漿僅耗電15～20kw/h．

5、所有不能通過篩孔的廢雜物從圓筒另一端排出后，不再需要作進一步的纖維回收。

6、滾筒式高濃碎漿機十分適用于處理低檔的和難以處理的廢紙，諸如家居混合廢紙、不含機漿的辦公廢紙和液體包裝紙板的回收，廢紙無需揀選即可進入本碎漿系統使用。

四、主要規格及參數

注：空量是指設備的空負荷重量，容量是指設備的負荷（裝有廢紙）

五、結構簡述

本機由電機變速傳動系統、碎漿區和篩漿區三大部分組成。

六、安裝

本機的安裝基礎應根據其整機的容量來擬定設計施工，并應考慮給操作和維修人員留有足夠的工作空間。圖1為供用戶參考用的安裝基礎尺寸。以滾筒外壁為基準線，安裝后滾筒在漿流方向上應有200：1的坡度比。

七、操作

(一)試運轉

空車試運轉，看設備是否有異常振動及噪音。

(二)負載狀態下的操作

1、啟動設備主馬達。

   2、啟動刮板輸送機，進入計量供水。對設備均勻供料，同時開啟供水閥對設備

   3、打開篩選區噴淋水管，清洗篩鼓，并通過控制水管開度，使出漿濃度達到3-4％左右。

   4、啟動送料泵，對下道工序送漿。

(三)停機

   1、停刮板輸送機，同時關閉供水閥。

2、約25分鐘后關閉噴淋水管。

3、停設備主馬達和提漿泵。
