光學自動定位設備，適用于柔性電路行業，印刷企業及菲林打孔。沖孔機速度為小于0.5秒/孔，精度小于0.015mm。

      公司對所售設備均保修現場服務24小內到達。

      公司長期備有現貨，并負責運送到廠

dy-zks08全自動沖孔機

特點

1、  本設備吸取國內外各種自動沖孔機的優點，結合我國生產的需求精心設計而成；

2、  適用于fpc、印刷行業、imd、標牌行業；

3、  所有移動機件，采用高精度級滾珠絲杠、滾珠導軌和高細分伺服電機，確保設備的精確定位；

4、  人機操作界面和功能按鍵，操作更加人性化；

5、  多種色彩可調光源，使圖像更加清晰。

技術指標

一、加工對象

1、  目標材料：fpc、pet、菲林等

2、  工作尺寸：max.650(w)×510(d)mm

                              min.300(w)×210(d)mm

3、  工件厚度：依材料和孔徑而定

二、加工能力

1、  沖孔精度：±＜0.015mm

2、  沖孔直徑：ф1.0～4.0mm

3、  沖頭速度：0.38秒/孔(20㎜間距)

三、沖頭

1、  驅動方式：氣動驅動

2、  安裝方式：下模固定，上模動作，橡膠退料

四、工作臺

1、  夾緊方式：4點夾具+xy軸張力控制系統

2、  驅動方式：ac伺服電機

五、軟件

1、  操作系統：windowsxp

2、  顯示：17英寸tftlcd（4/3）

3、  存儲載體：hdd

4、  數據變換：用戶提供txt文件，設備自己轉換這運行數據；或?qū)嵨锸謩硬僮鲗W(xué)習運行數據

六、圖像處理

1、  攝像頭：600線1/3英寸ccd

2、  視野范圍：7×5.4㎜

3、  處理方法：灰度模式測量

4、  照明方式：多色透射、反射led

七、使用環境

1、  溫度：5～40℃（建議20～25℃）

2、  濕度40～60%（非結露）

3、  尺寸：132（w）×163（d）×152（h）㎝

4、  重量：約780㎏

5、  電源：單相ac200～240v 3kav

6、  氣壓：0.5～0.7mpa　　　

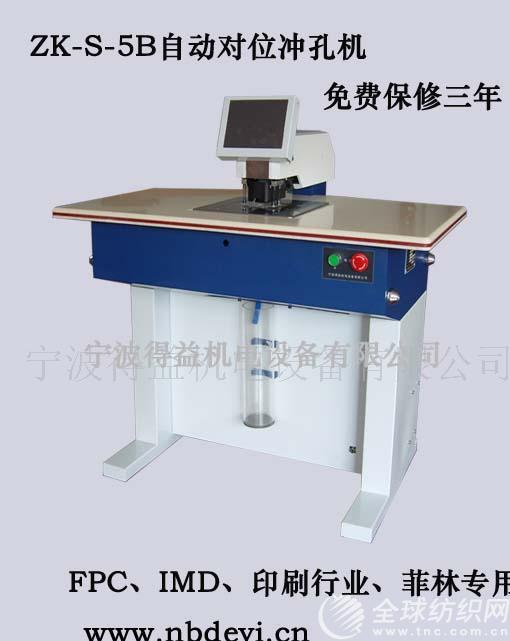

zk-s-5b型自動對位沖孔機

外形美觀大方、結構合理、操作便捷、沖孔精度高等特點。
 • 采用8寸觸摸屏，方便菜單操作。
 • 采用氣動與機械機構，性能穩定，適應性強。
 • 具有多種光源選擇功能，使圖像更加清晰；
 • 運用單片機技術處理圖像與控制

適用各種撓性線路板、imd、薄膜開關、菲林等多種材料。

技術指標

沖孔直徑：￠1.5mm～￠4mm（根據用戶而定）
 • 識別直徑：￠1.5mm～￠4mm
 • 可加工的材料：聚脂、聚酰亞胺、pvc等撓性線路板及標牌面板等
 • *大加工板面：600×500mm
 • *大沖力：120kg
 • 多種光源：多彩反射光、透射白光等
 • 定位誤差：＜0.015mm
 • 沖孔速度：0.5秒/孔
 • 功耗：200w（ac200v～240v單相）
 • 外形尺寸（l×w×h）：110×85×120cm
 • 凈重/毛重：150kg/180kg

zkb-2自動銘板沖孔機

本產品吸取國內外各種沖孔機的優點，結合我國生產的需求精心設計而成；
 • 外形美觀大方，結構合理、操作便捷、沖孔精度高；
 • 采用觸摸屏、單片機自動圖像識別，操作簡潔方便；
 • 工作機構采用機械與氣動結合，沖孔力大大提高；
 • 具有多種光源選擇功能，使圖像更加清晰，適用加工各種厚線路板、薄膜開關、鋁標牌等材料

電壓：220v～240v單相
 • 功耗：200w
 • 沖孔直徑：ф 2mm～ф 8mm（根據用戶而定）
 • 可加工的材料：聚脂、pvc、鋁板等、金屬銘板。
 • *大加工尺寸：600*500mm
 • *大沖力：400kg
 • 空氣壓力：0.5～0.7mpa
 • 定位誤差：＜0.015mm
 • 沖孔速度：0.8秒/孔

zk-h-2a自動對位鉆孔機（三年免費保修）

1.       采用花崗石面板，耐磨、實用、外形美觀、大方、結構合理、操作便捷、鉆孔精度高等特點。

2.       采用反射光和透射光可選功能及二次復讀，這樣大大的提高鉆孔精度；液晶觸摸屏顯示，有利于操作及長時間工作。

3.       本產品運用單片機技術處理，自動識別目標，性能更加穩定。

4.       采用水冷系統使電機使用壽命更長。

5.       適用pcb、亞克力鏡片、較厚的印刷材料

技術指標

電壓：220v～240v單相  功耗：200w   沖孔直徑：ф1mm～ф3.5mm（根據用戶而定）  識別直徑：￠1mm～￠4.0mm  可加工的材料：單、雙面及內層板鉆孔  *大加工板面：600×500mm  *大鉆速：20000-50000轉  空氣壓力：0.5～0.7mpa  鉆孔速度：0.5/孔  定位誤差：＜0.015mm  外形尺寸（l×w×h）：100*82*120cm   凈重/毛重：150kg/180k

有意向的客戶可寄來印有圓形孔位的若干樣板材料，我公司提供免費試沖。也可寄到各辦事處，華東蘇州辦事處，華南深圳辦事處，為方便客戶。我司將樣板沖孔后會回寄客戶，供客戶了解我司設備沖孔效果。歡迎客戶到各辦事處或公司咨詢。

本公司是一家擁有自主知識產權的科技企業，主營的自動對位沖孔機、鉆孔機為國內**。十年精業，企業擁有龐大的海內外客戶群，“創新為本、質量為先、持續改進、客戶滿意”永遠是得益的發展宗旨，竭誠歡迎新老客戶前來洽商。
