平板燙畫機使用說明書

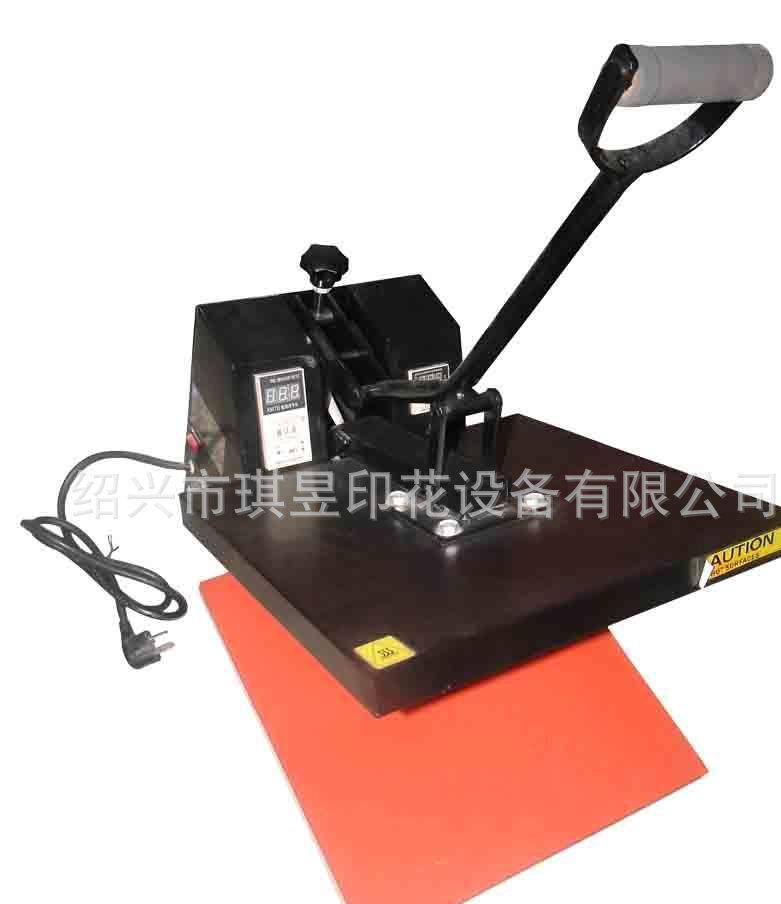

一、結構示意圖

  二、主要用途:

平板燙畫機可將各種燙畫、燙鉆經熱轉印燙在棉,麻,化纖等織物上,還可進行絲網印刷,膠漿,發泡等工藝熱處理,                              還可將彩色色標,人像照片,風景圖案等烤制在瓷板,金屬板上,特別適合制作獎牌,紀念證牌,墓碑像,文化衫等,經濟又實用.

三、產品特點:

電子數顯控制溫度,準確性(±2℃),并且有微調旋鈕。

發熱管與加熱板注為一體,安全,耐用,熱力分布均勻。

自動恒溫，壓力隨意調校，性能可靠 。電子時間控制,工序完成訊號指示 。底板裝設耐高溫度硅膠,耐溫達400℃。

四、技術參數:

功率：1800w

電壓：220/110v

溫度范圍：0-399℃

時間范圍：0—999s

燙印面積:38*38 cm     40*50 cm   40*60 cm

五、操作步驟

步驟一：將電源線插入插口處。

步驟二：打開電源開關。

步驟三：調節所需要的時間及溫度。

步驟四：調節好溫度表及時間表后，等待機器升溫。

步驟五：升溫完畢后，溫度表將亮小綠燈。此時可取出待印物品。

步驟六：將待印物品，放至硅膠墊上。

步驟七：物品放平穩之后，按下手柄。把衣服壓平，放上轉印紙，再還可將彩色色標,人像、放上高溫布，燙壓開始。

步驟八：燙印完畢，蜂鳴器響。

步驟九：取出所燙物品。如果冷撕的燙畫紙,請等10-15秒,才將燙畫紙撕掉.如果是熱撕的燙畫紙,燙印完畢請馬上將燙畫紙撕去.

六、維修事項：

壓力：如壓力不夠或太大，可調校機后的五角心調壓旋鈕，向順時針方向即增加壓力；反之，則減少壓力；

時間:當燙印時間到達而蜂鳴器不響或不停地響，則須檢查機尾箱內的微動開關接觸點是否距離適中，若不適中，須調整到適當位置。

溫度:當所調溫度到達時，溫控器的指控器的指針在”0”的位置(大約15分鐘到達180度)，如開機數分鐘而發熱板不發熱時，請檢查電路。

注意:

整機必須有合適牢靠的保護地線，成功的燙印需要有正確的時間，溫度及壓力的配合，衣服的厚度和材料及燙畫紙的各類都影響到燙印的效果，各種燙畫紙都需試燙小樣后，方可批量生產。

燙印所需溫度和時間如下：
