1.適用范圍和特點

本機適用于各類紙板及瓦楞紙板的糊合，其操作簡單，無須經驗，一分鐘快速變換，紙箱寬度和高度*小可糊260mm左右，是紙箱生產廠較為理想的。

2.主要技術參數

3.主要結構及技術原理

3.1主要工作部

    由主機架、2個小輸送機架組成。

    主機架：機架、升降工作臺、前段輸送裝置、前段壁塊糊紙裝置、中段輸送裝置、中段壁塊壓紙裝置、電氣控制裝置。

4.安裝與試機

4.1首先將機械固定，調整四角螺絲，校正平衡并固定螺絲。

4.2接上電源線，電源為三相380v，其中綠色是接地線，依標號編號接好，并接上成品輸送機，鎖緊螺絲。

4.3各電源線接通后進行整機空車十幾試機，按下前，中段及成品輸送帶按鈕開關，看皮帶轉動方向是否正確，皮帶轉動應能送紙到后頭。如方向不對則更正電源，其中兩相即可變換馬達方向。

5.操作及調整

5.1開機程序

  5.1.1電源開光右轉至on位置，指示燈亮。

  5.1.2按下前段輸送帶開關，啟動主馬達。

  5.1.3調整好前段壓紙膠輪的高度，使之能讓紙板順利通過，又能壓到紙板為宜。在調整膠輪，使膠輪離工作臺面應等高。

  5.1.4調整主機擺動擋板與中段擋板的距離，使之與要糊的紙板高度一致。（注意：不能太緊，太緊會影響主機馬達壽命;太松會影響糊合質量。）

  5.1.5調整中段擋板的高度，使之為所糊好的成品紙箱厚度的1.5倍。

  5.1.6調整中段壓紙滾軸的高度，使之既能壓到紙箱，又能讓紙箱順利通過。

  5.1.7調好成品輸送數量設定器調至一次所需輸送紙箱數量位置：“8”、“15”、或“10”。

  5.1.8按下風機按鈕，啟動鼓風機。

  5.1.9將紙板放進糊合位置，移動左、右兩側擋紙板靠近紙箱，兩側各留1.5mm的間隙，即可固定擋板。

  5.1.10將糊桶下側的糊桶開關打開，使膠水順利流進糊頭部。

  5.1.11推送紙板，開始作業。

5.2關閉鼓風機。

  5.2.3關閉前段輸送馬達。

  5.2.4電源開關左轉至off位置。

  5.2.5較長時間或下班不操作，應關掉電源開關。

6.電氣控制及操作

  6.1電氣操作面板有如下的操作功能，放于機身前上方。

    6.1.1電源開關：本機外部開關。

    6.1.2前段輸送帶開關

    6.1.3中帶輸送帶開關：分手動、自動兩種，當紙箱放有7個左右時，把按鈕轉到自動位置，則輸送帶自動轉，輸送紙箱。

    6.1.4成品輸送帶開關：分手動，自動兩種，并設有成品輸送說量設定器，即假設每7個或10個紙箱為輸送一次，則按下“rst”按鈕，顯示屏上顯示7或10的字樣，然后順時針旋轉“tlme”按鈕“+”，[-φ+]即可，則成品輸送帶會每隔7個或10個紙箱時就會自動輸送一次。

    6.1.5糊輪開關

    6.1.6后壓輥開關

    6.1.7風機開關

    6.1.8送料動作臺上升、下降開關：分手動、自動兩種。

    6.1.9緊急停機開關，當工作出現異常，需緊急停機時，按下此開關，本機所有馬達立即停止運轉；若要恢復動作狀態，將此按鈕朝箭頭方向扭動，開關即彈出，馬達恢復工作。

    6.1.10電源指示燈：接通電源，指示燈亮，關閉電源，指示燈滅。

    6.2.1電器柜內的線路板上標有“上升”字樣的時間繼電器，主要用于送料工作臺上升時間，即上升高度。將此按鈕朝順時針方向旋轉，前段料架電眼感光時間加長，即料架等待上升時間加長；反之按鈕逆時針方向旋轉，則料架等待上升時間減短。

    6.2.2標有“中斷”字樣的時間繼電器，主要用于控制中段輸送帶運轉時間。將按鈕順時針方向旋轉，中段電眼感光時間加長，則輸送帶等待運轉時間加長；反之，則輸送帶等待時間較短。

7.機器潤滑和保養

  7.1每次工作完畢，一定要把糊頭拆下清洗干凈，以免膠水結塊，影響糊合。如長時間連續工作，則應每隔4小時停機，拆下糊頭清洗一次。

  7.2每次清洗糊頭完畢后、抹干糊頭、銅棒、齒輪與糊頭塑料面的接觸部分并加少許機油。

  7.3鏈條每月抹黃油一次。

  7.4電眼必須時刻保持清潔，以免電眼判斷錯誤。

  7.5光電電眼對黑色會反映遲鈍，如果紙箱印刷面積黑色過多，電眼判斷會出現錯誤。當紙箱的印刷面積黑色過多時，應順時針方向調整電眼上的螺絲旋鈕，使感光反映加強。

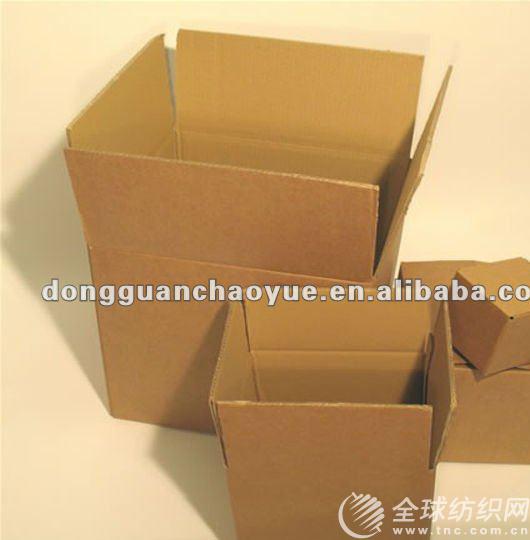

機器做出來的樣品：
