q380轉盤式自動燙金機，自動送料自動卷紙氣動燙金機,燙印機,壓花機,烙印機

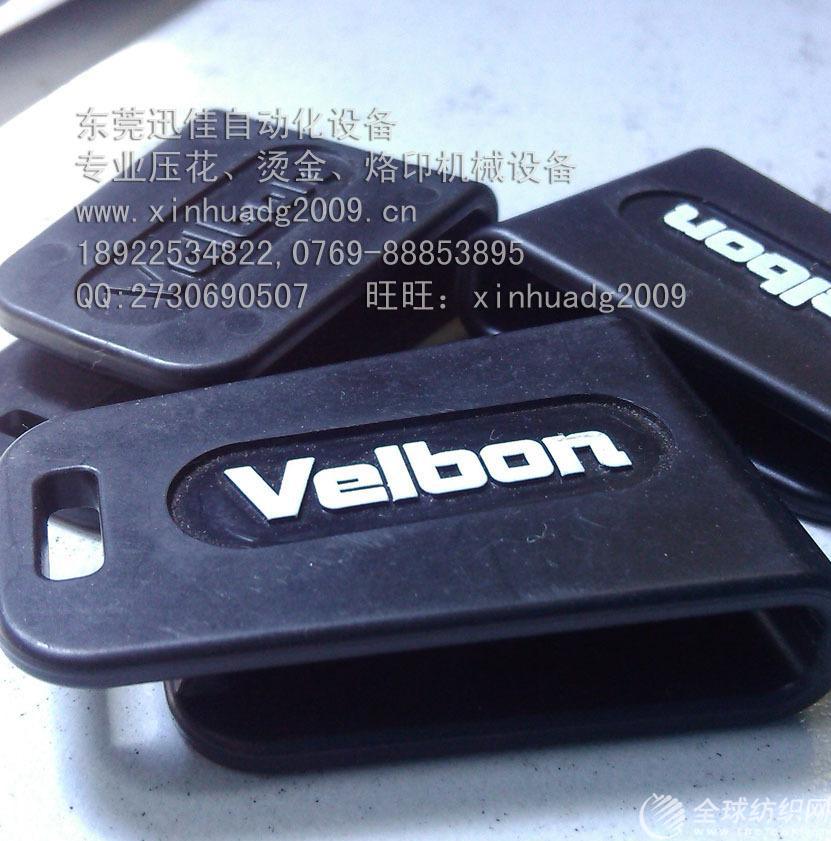

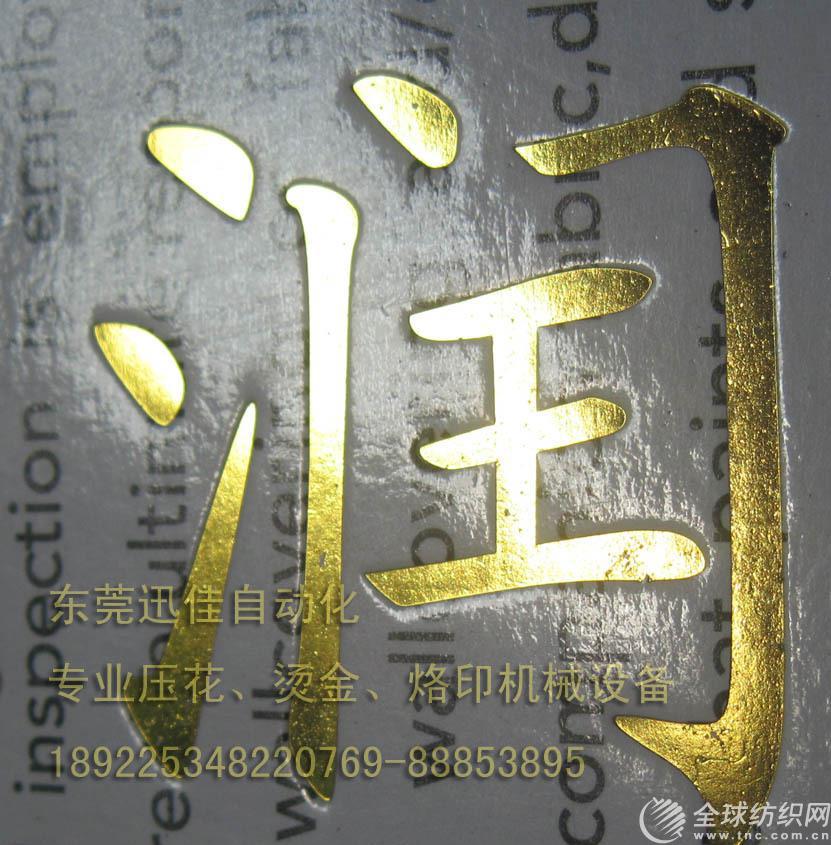

自動燙金機燙印壓花燙金效果圖

迅佳可調轉盤式自動燙金機，自動送料氣動燙金機，燙印機,壓花機，烙印機

一、q380自動燙金機 簡介
    本機適用于對各種紙類、塑料、膠片、皮件、皮件燙金、壓凹凸之用。具有自動恒溫、定時壓力調節等一系列半自動功能，本機在傳統的擺料方式上進行了換代式的改進，壓板下面的平臺換成自動轉盤，既可以在壓料的同時完成擺料，實現半自動操作，提高效率將近一倍，而且避免了在壓頭下面擺料有可能造成的壓傷、燙傷等安全事故，自動轉盤式氣動壓花機系列更是實現了電動轉換的功能，可以做到一個人看住兩部機或多部機。且具有開啟高度高(達100mm)、壓力強大、操作方便之優點，用戶購買本機以后，請詳細參閱本說明書，然后才通電通氣工作。
　　本機在正常使用情況下，一年內如發生故障請與經銷商或直接與本廠聯系，將獲免費維修(送廠維修)。

二、q380自動燙金機 主要技術數據

壓力：640kg(ф100缸)  980kg(ф125缸)

電壓：220v 50hz-60hz

行程：40~75mm(可訂做）

消耗功率：1000w(發熱)

*大開啟高度：100mm(可訂做）

配用氣壓：4—8kg/厘米2

壓面：按要求特制。

恒壓時間：0-30秒任意設定

工作臺面縱向*大中心距：190mm

自重：150kg

三、q380自動燙金機 壓板（燙頭）結構圖

四、q380自動燙金機 注 意 事 項
 一、使用本機前在機器各活動部位注入少許機油方能通電通氣。
 二、 如發現發熱板不發熱而溫度表指示400℃，此為熱電偶接觸不良或開路現象，請接好或更換熱電偶。
 三、壓板上面四方滑塊有調整裝置，請仔細調節側面三個調節螺絲至上下靈活而壓板不擺動為止。
 四、如發現燙出來的圖案有一邊不清晰，請調節壓板上面四角鏍絲，可以達到清晰完美狀態。
 五、安裝時一定要在電源插座接好合格地線，以策用電安全。

q380自動燙金機整機結構圖

   1、汽缸 　   2．收金金箔裝置

   3．壓板調平鏍絲   4．0-30s保壓定時器

   5．走金箔時間控制器      6．電源開關

   7．轉盤自動、腳踏轉換開關

   8．自動送料開關   9．自動溫度控制儀     10．壓力調節手柄  11、空氣水分濾清杯

   12．腳踏開關   13．潤滑油杯

   14．氣壓表     15、同步傳動視窗

   16．轉盤式工作臺  17、轉盤定位傳感器

   18、轉盤定位肖    19、金箔高度調節桿

   20、發熱板       21、導向軸承及導向桿

   22、送金箔架       23、行程開關

q380可調轉盤式自動燙金機，自動送料氣動燙金機，燙印機,壓花機，烙印機

一、本機簡介
本機適用于對各種紙類、塑料、膠片、皮件、皮件、木料燙金、壓凹凸、烙印之用。具有自動恒溫、定時壓力調節等一系列半自動功能，本機更是在傳統的擺料方式上進行了換代式的改進，壓板下面的平臺換成自動轉盤，既可以在壓料的同進完成擺料，而且避免了在壓頭下面擺料有可能造成的壓傷、燙傷等安全事故，自動轉盤式氣動壓花機系列更是實現了電動轉換的功能，可以做到一個人看住幾部機。且具有開啟高度高(達100mm)、壓力強大、操作方便之優點，用戶購買本機以后，請詳細參閱本說明書，然后才通電通氣工作。


二、主要技術數據

壓力：640kg(ф100缸)  980kg(ф125缸)

電壓：220v 50hz-60hz

行程：80mm（可訂制）

消耗功率：1000w(發熱)

*大開啟高度：100mm（可根據需要訂制）

配用氣壓：4—9kg/厘米²

有效燙印壓面：可特制，或者120×240mm²  ，100×200mm²

恒壓時間：0-30秒任意設定

工作臺面縱向*大中心距：180mm

自重：150kg

三、壓板結構圖

圖三（壓板結構圖）

四、注意事項
一、使用本機前在機器各活動部位注入少許機油方能通電通氣。
　　二、如發現發熱板不發熱而溫度表指示400℃，此為熱電偶接觸不良或開路現象，請接好或更換熱電偶。
　　三、壓板上面四方滑塊有調整裝置，請仔細調節側面三個調節螺絲至上下靈活而壓板不擺動為止。
　　四、如發現燙出來的圖案有一邊不清晰，請調節壓板上面四角鏍絲，可以達到清晰完美狀態。
　　五、安裝時一定要在電源插座接好合格地線，以策用電安全。

1、內置汽缸   2．自動溫度控制儀 3．0—30s保壓定時器    4．電源開關

5．發熱板       6．可卸式貼模板  7．腳踏開關          8．轉盤式工作臺

9．帶調壓閥油水濾清器      10．壓板調平鏍絲(4粒)     11．轉盤定位肖

12．電磁轉換閥  13．轉盤自動腳踏、轉換開關    14．動力馬達　　15．轉盤定位傳感器

五、本機派生型號一覽表

六、使用步驟
　　一、接上電源：一定要檢查您的電源插座有沒有良好的接地，當確認以后方能正式通電。否則將會造成嚴重的后果。
　　二、設定溫度：打開自動溫度控制儀（2）設定需要的溫度，旋鈕指值為設定溫度，表頭指值為實際溫度。因熱電偶的探點為局部溫度，當剛開機時，熱量未傳勻，局部的溫度和整個壓面的溫度可能有一點差異，這是正常的現象，大約10分鐘左右以后可以獲得統一。
　　三、設定時間：把定時器旋鈕調至所需的時間，本機的范圍為1--30秒。需要說明的是時間繼電器設定的時間包括壓板行程的時間，加上電壓的波動，所以不一定很精確，但每次往返肯定一致，所以如實際的時間與表上刻度有出入，以實際的時間為準。
　　四、調壓力調節閥（9）可使燙金效果達到*清晰而不造成邊緣模糊。
　　五、調節好轉盤定位傳感器 （15），使轉盤能靈活，平穩平移，當轉盤轉到定位位置時，聽到清晰的“嗒”一聲，定位肖準確的定位在所須位置.

　　六、壓板結構見圖（三），貼模時請卸下貼模板，定好位置再往上面裝以防燙傷。
　　七、對于專業燙金的客戶，本廠尚有加裝自動送紙機構的機型xh-100b可供選購。該機在原xh-100b的基礎上，裝上一套自動送紙機構，能自動設定走紙長度，當機器壓板上升時，自動完成走金箔功能，同時把燙的金箔收集起來。
